Saryono, Diendels G. and Mangindaan, Glanny M. Ch and Patras, Lily S.
(2025)

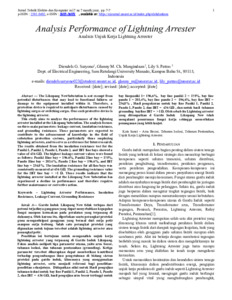

Analisis Unjuk Kerja Lightning Arrester.
Fakultas Teknik Unsrat.
Abstract
Abstract — The Likupang NewSubstation is not exempt from potential disturbances that may lead to functional failures or damage to the equipment installed within it. Therefore, a protection device is required to anticipate disturbances caused by lightning surges or switching surges. One such protective device is the lightning arrester.
This study aims to analyze the performance of the lightning arrester installed at the Likupang Substation. The analysis focuses on three main parameters: leakage current, insulation resistance, and grounding resistance. These parameters are expected to contribute to the advancement of knowledge in the field of substation protection systems, particularly those employing lightning arresters, and to serve as a reference for future research. The results obtained from the insulation resistance test for the Paniki 1, Paniki 2, Pandu 1, Pandu 2, and IBT line bays showed a value of 436 GΩ. The highest leakage current values were found as follows: Paniki 1line bay = 196.6%, Paniki 2line bay = 175%, Pandu 1line bay = 203.4%, Pandu 2 line bay = 196.6%, and IBT line bay = 236.8%. The insulation resistance for all line bays was consistently measured at 436 GΩ. The grounding resistance value for the IBT line bay = >1 Ω. These results indicate that the lightning arrester installed at the Likupang New Substation has experienced a decline in performance and therefore requires further maintenance or corrective action.
Keywords – Lightning Arrester Performance, Insulation Resistance, Leakage Current, Grounding Resistance
bstrak A— Gardu Induk Likupang New tidak terlepas dari potensi terjadinya gangguan yang dapat menyebabkan kegagalan fungsi maupun kerusakan pada peralatan yang terpasang di dalamnya. Oleh karena itu, diperlukan suatu perangkat proteksi guna mengantisipasi gangguan yang berasal dari surja petir maupun surja hubung. Salah satu perangkat proteksi yang digunakan untuk tujuan tersebut adalah lightning arrester atau penangkal petir.
Penelitian ini bertujuan untuk menganalisis unjuk kerja lightning arrester yang terpasang di Gardu Induk Likupang. Fokus analisis meliputi tiga parameter utama, yaitu arus bocor, tahanan isolasi, dan tahanan pentanahan (grounding). Ketiga parameter tersebut diharapkan dapat memberikan kontribusi terhadap pengembangan ilmu pengetahuan di bidang sistem proteksi pada gardu induk, khususnya yang menggunakan lightning arrester, serta menjadi referensi bagi penelitian-penelitian selanjutnya. Didapatkan nilai untuk Hasil pengujian tahanan isolasi untuk bay line Paniki 1, Paniki 2, Pandu 1, Pandu 2, dan IBT = 436 GΩ, hasil pengujian arus bocor tertinggi untuk bay linepaniki 1= 196,6%, bay line paniki 2 = 175%, bay line pandu 1 = 203,4%, bay line pandu 2 = 196,6%, bay line IBT = 236,8% , Hasil pengukuran untuk bay line Paniki 1, Paniki 2, Pandu 1, Pandu 2, dan IBT = 436 GΩ , dan untuk hasil tahanan grounding bayline IBT = >1 Ω. Oleh sebab itu Lightning arrester yang ditempatkan d Gardu Induk Likupang New telah mengalami penurunan fungsi kerja sehingga memerlukan penanganan yang lebih lanjut.
Kata kunci – Arus Bocor, Tahanan Isolasi, Tahanan Pentanahan, Unjuk Kerja Lightning Arrester.
