Ginting, Leonel Chardiski and Mangindaan, Glanny M. Ch and Tumaliang, Hans
(2025)

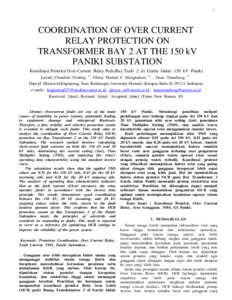

KoordinasiiProteksi OveriCurrent iRelay PadaiBayiTrafo i2 idi iGardu iInduk i150 ikV iPaniki.
Fakultas Teknik Unsrat.
Abstract
Abstract Overcurrent faults are one of the main causes of instability in power systems, potentially leading to equipment damage and widespread blackouts. Therefore, a fast, reliable, and selective protection system is essential to mitigate such faults. This study aims to analyze the coordination of Over Current Relay (OCR) protection on Bay Transformer 2 at the 150 kV Paniki Substation. The research method involves calculating short-circuit fault currents on both the 150 kV and 20 kV sides, determining the current setting (Iset), Time Multiplier Setting (TMS), and analyzing the relay's operating time characteristics using the standard inverse curve.
The calculation results show that the applied TMS values are 0.91 for the 150 kV side, 0.41 for the 20 kV incoming side, and 0.28 for the 20 kV outgoing side. The analysis of operating time characteristics indicates that as the fault current (I/Iset) increases, the relay operates faster in accordance with the inverse time principle. The results demonstrate good coordination between the 150 kV, 20 kV incoming, and 20 kV outgoing relays, where the relay closest to the fault location operates faster. This confirms that the OCR protection system at Bay Transformer 2 of the Paniki Substation meets the principles of selectivity and sensitivity in responding to faults. This study is expected to serve as a reference for optimizing OCR settings to improve the reliability of the power system.
Keywords: Protection Coordination, Over Current Relay, Fault Current, TMS, Paniki Substation.
Gangguan arus lebih merupakan faktor utama yang mengganggu stabilitas sistem tenaga listrik dan berpotensi menyebabkan kerusakan peralatan serta pemadaman listrik yang meluas. Oleh karena itu, diperlukan sistem proteksi dengan kecepatan, keandalan, dan selektivitas tinggi untuk menangani gangguan tersebut. Penelitian ini bertujuan untuk menganalisis koordinasi proteksi Relai Arus Lebih (OCR) pada Ruang Transformator 2 di Gardu Induk 150 kV Paniki. Metodologi penelitian meliputi perhitungan arus hubung singkat pada sisi 150 kV dan 20 kV, penentuan nilai arus setting (Iset), penentuan Time Multiplier Setting (TMS), dan analisis kurva karakteristik operasi relai menggunakan standar invers.
Hasil perhitungan menunjukkan nilai TMS yang diperoleh sebesar 0,91 pada sisi 150 kV, 0,41 pada sisi 20 kV masuk, dan 0,28 pada sisi 20 kV keluar. Analisis karakteristik operasi menunjukkan bahwa semakin besar rasio arus gangguan terhadap arus pengaturan (I/Iset), semakin pendek waktu operasi relai, sesuai dengan prinsip waktu terbalik. Koordinasi proteksi yang dihasilkan menunjukkan bahwa relai yang paling dekat dengan titik gangguan beroperasi lebih cepat daripada relai yang lebih jauh. Hal ini membuktikan bahwa sistem proteksi OCR pada Bay Transformer 2 Gardu Induk Paniki memenuhi prinsip selektivitas dan sensitivitas. Penelitian ini diharapkan dapat menjadi referensi dalam menentukan pengaturan OCR yang optimal untuk meningkatkan keandalan operasi sistem tenaga listrik.
iKata kunci : Koordinasi Proteksi, Over Current Relay, Arus Gangguan, TMS, GI Paniki.
